Curso Técnico: Fundamentos de Hidrometalurgia de Terras Raras

Transição Conceitual: Lodos Ativados para Refino de Metais Estratégicos
Nível: Pós-Graduação em Engenharia Química
Autor: Sistema de Simulação de Processos
Data: 2026

Introdução

Capa: Fundamentos de Hidrometalurgia de Terras Raras
Figura 0: Convergência entre metodologias de tratamento de efluentes e refino de metais estratégicos

Este curso apresenta os fundamentos termodinâmicos e cinéticos que unificam o tratamento de efluentes (Lodos Ativados) e o refino de terras raras (Hidrometalurgia). A abordagem segue o princípio "Física antes da Lógica", estabelecendo que todo algoritmo computacional deve emergir de princípios fundamentais da termodinâmica e cinética química.

A motivação prática reside na crescente demanda por elementos de terras raras (Lantanídeos) para aplicações em tecnologias verdes (ímãs permanentes, baterias, catalisadores) e a necessidade de processos de separação eficientes e ambientalmente sustentáveis.

Capítulo 1: Fundamentos da Termodinâmica de Soluções Aquosas

Curva do Kps e Precipitação
Figura 1: Curva de solubilidade de hidróxido metálico em função do pH, mostrando o ponto de solubilidade mínima e transformação de íons dissolvidos em precipitado sólido

1.1 O Produto de Solubilidade (Kps) como Constante de Equilíbrio

O produto de solubilidade, Kps, é uma constante termodinâmica que descreve o equilíbrio entre um sólido pouco solúvel e seus íons em solução aquosa. Para um hidróxido genérico M(OH)n, a reação de dissolução é:

M(OH)n(s) ⇌ Mn+(aq) + nOH-(aq)

A constante de equilíbrio é definida como:

Kps = [Mn+] × [OH-]n

onde [Mn+] e [OH-] são as concentrações molares dos íons em solução no equilíbrio.

Importância Termodinâmica: O Kps é uma função da temperatura e reflete a energia livre de Gibbs padrão da reação de dissolução:
ΔG° = -RT ln Kps

Para metais trivalentes (valência n=3), como os lantanídeos, a relação torna-se:

Kps = [M3+] × [OH-]3

1.2 O pH como Variável de Controle da Energia Livre

O pH da solução controla diretamente a concentração de íons hidróxido através da relação:

[OH-] = 10(pH - 14)

ou, equivalentemente:

pOH = 14 - pH

Substituindo na equação do Kps:

[M3+] = Kps / [OH-]3 = Kps / 103(pH - 14)

Esta equação estabelece que, para um dado Kps, a concentração residual do metal em solução diminui exponencialmente com o aumento do pH. A precipitação inicia quando o produto iônico (PI = [M3+] × [OH-]3) iguala o Kps.

1.3 Cálculo do pH de Início de Precipitação

Para uma concentração inicial [M3+]0 do metal, o pH no qual a precipitação inicia pode ser calculado rearranjando a equação do Kps:

[OH-] = (Kps / [M3+]0)1/3

Aplicando logaritmo:

pOH = -(1/3) log10(Kps / [M3+]0)

E, portanto:

pH = 14 + (1/3) log10(Kps / [M3+]0)

Exemplo Prático:

Para Neodímio (Kps = 1.9 × 10-22) em concentração inicial de 0.01 mol/L:

pHinício = 14 + (1/3) log10((1.9 × 10-22) / 0.01) = 7.43

Este valor indica que, em pH acima de 7.43, o Neodímio começará a precipitar como Nd(OH)3.

1.4 A Raiz Cúbica e a Estequiometria

A presença da raiz cúbica (1/3) na equação reflete a estequiometria da reação: para cada mol de metal trivalente que precipita, três mols de OH- são consumidos. Esta relação é fundamental para o cálculo estequiométrico de dosagem de reagentes (NaOH, Ca(OH)2) em processos industriais.

Capítulo 2: Química dos Lantanídeos e a Contração Lantanídica

Escada Atômica dos Lantanídeos

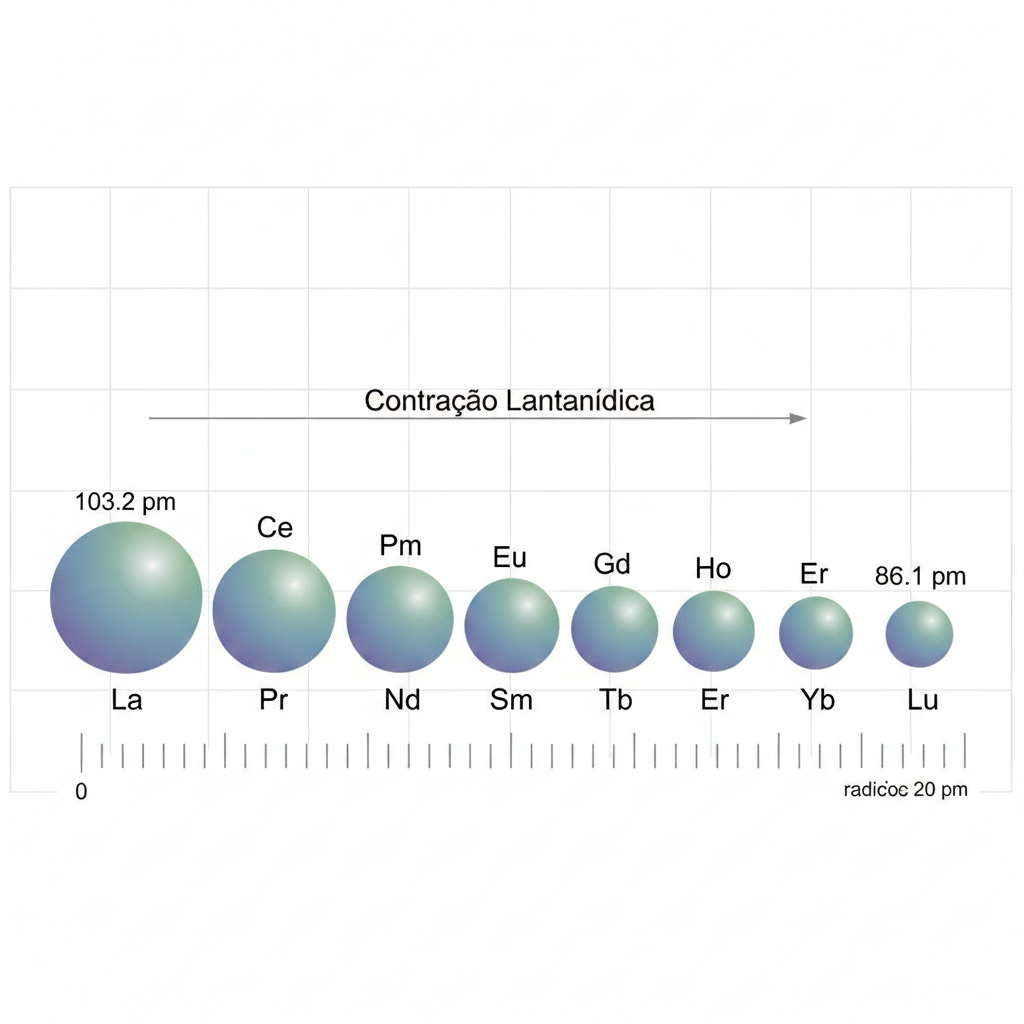

Figura 2: Representação visual dos 15 elementos lantanídeos alinhados em ordem crescente de massa atômica, mostrando a diminuição gradual do raio iônico (contração lantanídica)

2.1 A Configuração Eletrônica e a Similaridade Química

Os 15 lantanídeos (La até Lu) compartilham a configuração eletrônica [Xe]4fn5d0 ou [Xe]4fn5d1, onde n varia de 0 a 14. A camada 4f está internamente blindada pela camada 5s25p6, resultando em propriedades químicas muito similares.

Consequência Prática: A separação de lantanídeos é um dos processos mais desafiadores da química de separação, exigindo técnicas sofisticadas baseadas em diferenças sutis de propriedades físicas e químicas.

2.2 A Contração Lantanídica

Apesar da similaridade química, existe uma tendência sistemática: o raio iônico dos lantanídeos diminui gradualmente do Lantânio (La, r = 103.2 pm) ao Lutécio (Lu, r = 86.1 pm). Este fenômeno, conhecido como "contração lantanídica", resulta do aumento da carga nuclear efetiva à medida que os elétrons 4f são adicionados.

Impacto no Kps: A diminuição do raio iônico aumenta a densidade de carga do cátion, tornando-o mais ácido (segundo a teoria de ácidos e bases de Lewis). Consequentemente, os lantanídeos mais pesados apresentam Kps menores e precipitam em pH mais baixos.
Elemento Kps pH de Precipitação (0.01 mol/L)
Lantânio (La) 1.0 × 10-19 ≈ 8.3
Neodímio (Nd) 1.9 × 10-22 ≈ 7.4
Lutécio (Lu) 2.5 × 10-24 ≈ 6.8

2.3 O Caso Especial do Ítrio (Y)

O Ítrio, embora não seja um lantanídeo propriamente dito, apresenta comportamento químico similar devido ao seu raio iônico (r = 90.0 pm) comparável aos lantanídeos médios. Na prática industrial, o Ítrio é frequentemente agrupado com as terras raras pesadas.

2.4 Aplicação em Separação Seletiva

A contração lantanídica permite a separação seletiva através de ajuste fino do pH. Por exemplo, para separar Neodímio de Praseodímio:

A diferença de Kps cria uma "janela de pH" onde o Neodímio precipita preferencialmente, permitindo recuperação com pureza superior a 85%.

Capítulo 3: Hidrometalurgia vs. Lodos Ativados

Metáfora do Tanque de Sedimentação

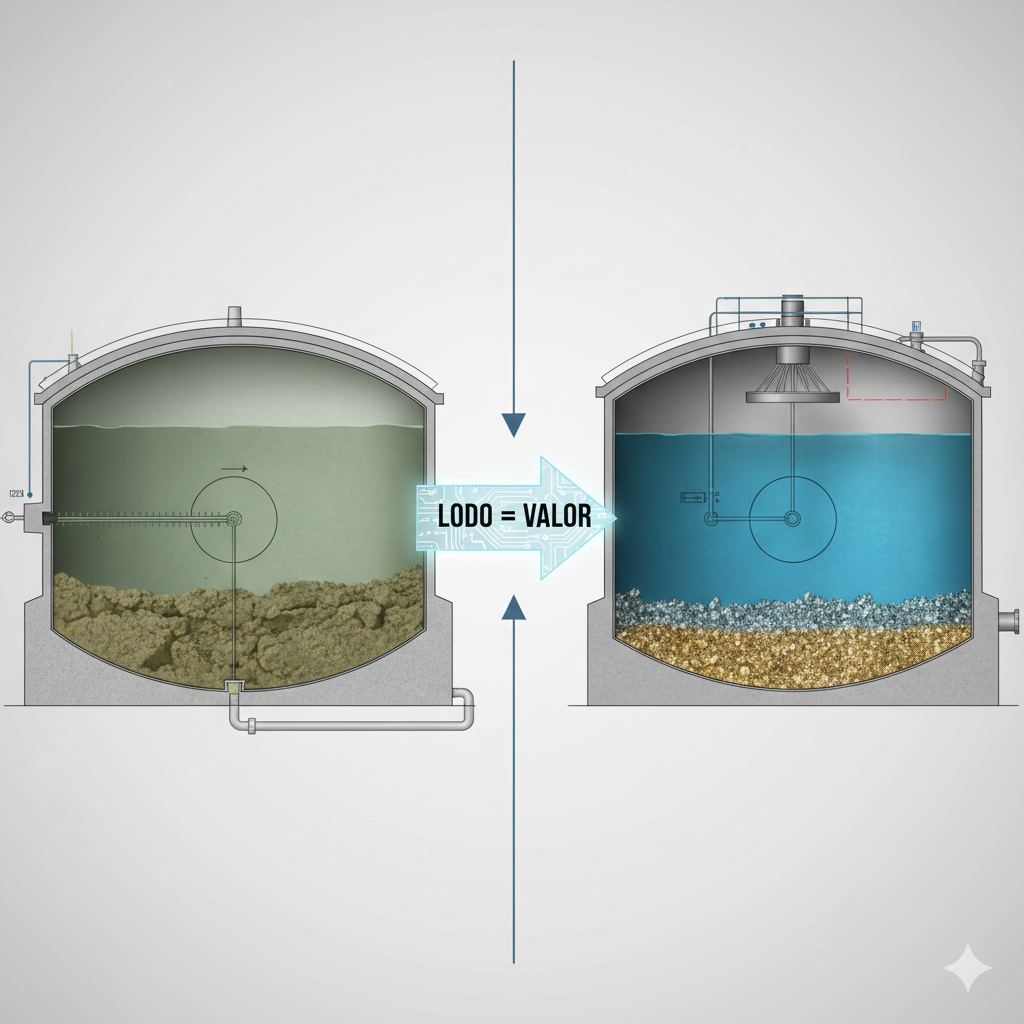

Figura 3: Comparação visual entre clarificador de ETE (lado esquerdo) e tanque de precipitação industrial de mineração (lado direito), conectando os dois processos através da metáfora "Lodo = Valor"

3.1 Analogia Conceitual: Decantador de ETE e Tanque de Precipitação

Embora os processos de tratamento de efluentes (ETE) e refino de metais pareçam distintos, compartilham fundamentos termodinâmicos comuns:

Aspecto Tratamento de Efluentes Refino de Terras Raras
Objetivo Remover matéria orgânica (DBO) Separar metais por precipitação
Fase Sólida Biomassa bacteriana (lodo ativado) Hidróxidos metálicos (lodo industrial)
Fase Líquida Efluente tratado Solução rica em metais não precipitados
Variável de Controle Concentração de oxigênio (So) pH da solução
Unificação: Ambos os processos operam em regime de equilíbrio termodinâmico, onde a distribuição entre fases (sólida e líquida) é governada por constantes de equilíbrio (Kps para metais, constantes de Monod para biologia).

3.2 Balanço de Massa (Lavoisier) em Sistemas Multifásicos

A Lei de Conservação de Massa, estabelecida por Lavoisier, aplica-se rigorosamente a ambos os sistemas:

Massaentrada = Massasaída + Massaacúmulo

Para um tanque de precipitação operando em regime estacionário:

Mentrada = Mlodo + Msolução

onde:

Validação Computacional: Todo algoritmo de simulação deve verificar o fechamento do balanço de massa com tolerância inferior a 0.1%, garantindo que não haja "criação" ou "destruição" de massa.

3.3 A Matriz de Petersen como Ferramenta Unificadora

A Matriz de Petersen, originalmente desenvolvida para modelagem de lodos ativados (ASM1 simplificado), pode ser adaptada para processos hidrometalúrgicos:

Componente (Colunas) Lodos Ativados Hidrometalurgia
Ss Substrato (matéria orgânica) [M3+]: Concentração de metal
Xb Biomassa Xp: Massa de precipitado
So Oxigênio dissolvido [OH-]: Concentração de hidróxido

Esta analogia permite a aplicação de ferramentas computacionais desenvolvidas para ETE em problemas de hidrometalurgia.

Capítulo 4: Engenharia de Separação e Seletividade

Janela de Separação
Figura 4: Gráfico de sobreposição de curvas de precipitação (pH vs. Porcentagem de Precipitação) para dois metais raros próximos, destacando a área de "janela" onde a separação é otimizada

4.1 O Conceito de Janela de Separação

A "janela de separação" é definida como a faixa de pH onde um metal alvo precipita preferencialmente em relação a um contaminante. Matematicamente:

ΔpH = pHinício,contaminante - pHinício,alvo

Para separação viável, ΔpH > 0.5 unidades.

Exemplo: Separação de Neodímio de Ferro

  • Ferro (Fe3+): Kps = 4.0 × 10-38, precipita em pH ≈ 3.2
  • Neodímio (Nd3+): Kps = 1.9 × 10-22, precipita em pH ≈ 7.4

A janela de separação é ΔpH = 7.4 - 3.2 = 4.2 unidades, indicando separação altamente viável. Em pH = 7.4, o Ferro já precipitou completamente, enquanto o Neodímio inicia sua precipitação.

4.2 Fração de Precipitação e Eficiência

A fração de precipitação, η, de um metal em um dado pH é:

η = ([M3+]0 - [M3+]residual) / [M3+]0 = 1 - ([M3+]residual / [M3+]0)

Substituindo a concentração residual pela equação do Kps:

η = 1 - (Kps / ([M3+]0 × [OH-]3))

4.3 Cálculo de Pureza do Precipitado

A pureza, P, do lodo é definida como:

P = (Malvo / (Malvo + Mcontaminantes)) × 100%

onde Malvo e Mcontaminantes são as massas do metal desejado e dos contaminantes no sólido, respectivamente.

Impacto do Arraste: Em processos industriais, o arraste de impurezas (Ferro, Alumínio) reduz a pureza. Para minérios de Apatita, típicos de Campo Largo (PR), a presença de Fe3+ e Al3+ exige pré-tratamento ou ajuste fino de pH para minimizar co-precipitação.

4.4 Exemplo Prático: Reciclagem de Ímãs de Neodímio

Ímãs permanentes de Neodímio-Ferro-Boro (NdFeB) contêm aproximadamente 30% de Neodímio em massa. No processo de reciclagem:

  1. Dissolução Ácida: Os ímãs são dissolvidos em ácido, gerando solução com:
    • Nd3+: ~0.5 mol/L
    • Fe2+/Fe3+: ~1.2 mol/L
    • Boro: presente como ácido bórico
  2. Precipitação Seletiva: Ajuste de pH para 7.5-8.0:
    • Fe3+ precipita completamente (pH < 4)
    • Nd3+ precipita com eficiência >95%
    • Pureza do lodo: 85-90% (devido a arraste de Fe2+)
  3. Refino Adicional: Múltiplos estágios de precipitação-redissolução para atingir pureza >99%.

Capítulo 5: Operações em Cascata (O Futuro do Software)

Planta de Refino Modular

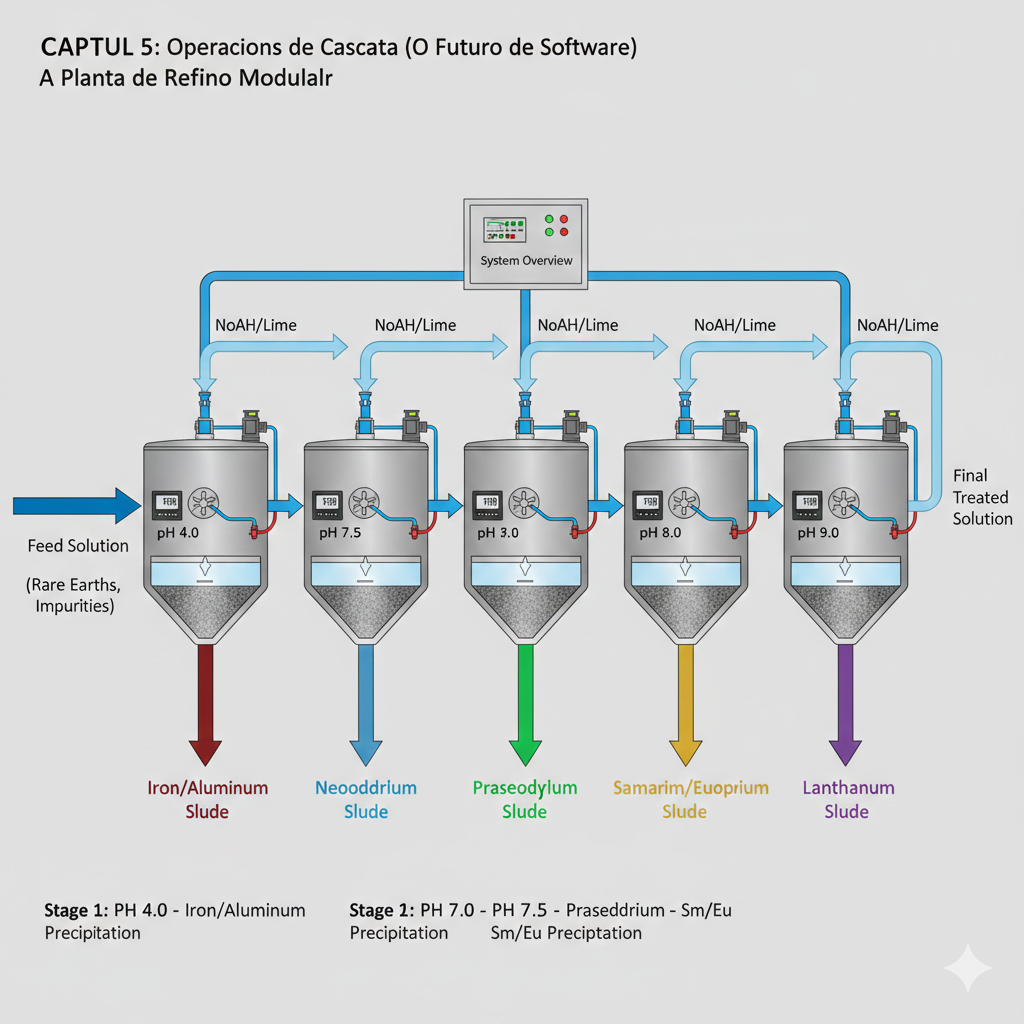

Figura 5: Representação esquemática de planta de refino hidrometalúrgica de múltiplas etapas (mixer-settlers) dispostos em cascata, com controladores de pH e separadores, mostrando o fluxo de material e frações de metais

5.1 Fundamentos de Sistemas em Cascata

Uma cascata de precipitação consiste em múltiplos tanques em série, onde:

Balanço de Massa por Estágio:
Para o estágio i:
Mentrada,i = Mlodo,i + Msaída,i
onde Mentrada,i = Msaída,i-1 (exceto para i=1).

5.2 Otimização de Reagentes

O consumo total de reagente (NaOH ou Ca(OH)2) em uma cascata de n estágios é:

MOH- = Σi=1n (MOH-,neutralização,i + MOH-,precipitação,i)

onde:

Para metais trivalentes: MOH-,precipitação,i = 3 × Mmetal,precipitado,i

Estratégia de Minimização: A otimização busca a sequência de pHs que maximiza a pureza final minimizando o consumo total de reagente.

5.3 Minimização de Resíduos (Lodos Industriais)

Lodos de precipitação de terras raras são classificados como resíduos perigosos (Classe I) quando contêm metais pesados. A minimização de resíduos envolve:

  1. Maximização de Recuperação: Reduzir perdas de metal no efluente final
  2. Concentração de Lodo: Reduzir volume através de espessamento e filtração
  3. Reutilização de Reagentes: Quando possível, regenerar NaOH ou Ca(OH)2 do lodo

5.4 Exemplo: Cascata de 3 Estágios para Separação Nd/Pr

Configuração:

  • Estágio 1: pH = 7.0 → Precipita Fe3+ e Al3+ (impurezas)
  • Estágio 2: pH = 7.5 → Precipita Nd3+ com pureza ~88%
  • Estágio 3: pH = 8.5 → Precipita Pr3+ residual

Resultados Esperados:

  • Pureza final de Nd: >95%
  • Eficiência de recuperação: >98%
  • Consumo de NaOH: ~0.15 kg por kg de Nd recuperado

5.5 Desafios Computacionais

A simulação de cascatas requer:

  1. Solução Iterativa: Balanços de massa acoplados entre estágios
  2. Validação Termodinâmica: Garantir que concentrações residuais respeitem Kps
  3. Otimização Multiobjetivo: Pureza vs. Custo vs. Eficiência

Conclusão

A transição conceitual de Lodos Ativados para Refino de Terras Raras revela a unidade fundamental da Engenharia Química: processos aparentemente distintos compartilham princípios termodinâmicos e cinéticos comuns. O desenvolvimento de software de simulação deve sempre partir da "Física antes da Lógica", garantindo que algoritmos numéricos sejam fundamentados em leis físicas válidas.

A crescente demanda por terras raras, aliada à necessidade de processos sustentáveis, torna essencial o domínio destes fundamentos para engenheiros químicos do século XXI.

Bibliografia

  1. Sillén, L. G.; Martell, A. E. Stability Constants of Metal-Ion Complexes. The Chemical Society, London, 1964.
  2. Cotton, S. Lanthanide and Actinide Chemistry. John Wiley & Sons, 2006.
  3. Henze, M.; Gujer, W.; Mino, T.; van Loosdrecht, M. Activated Sludge Models ASM1, ASM2, ASM2d and ASM3. IWA Publishing, 2000.
  4. Binnemans, K.; Jones, P. T.; Blanpain, B.; Van Gerven, T.; Yang, Y.; Walton, A.; Buchert, M. "Recycling of rare earths: a critical review." Journal of Cleaner Production, 2013, 51, 1-22.
  5. Jordens, A.; Cheng, Y. P.; Waters, K. E. "A review of the beneficiation of rare earth element bearing minerals." Minerals Engineering, 2013, 41, 97-114.
  6. Atkins, P.; de Paula, J. Physical Chemistry. 10th ed., Oxford University Press, 2014.
  7. Levenspiel, O. Chemical Reaction Engineering. 3rd ed., John Wiley & Sons, 1999.
